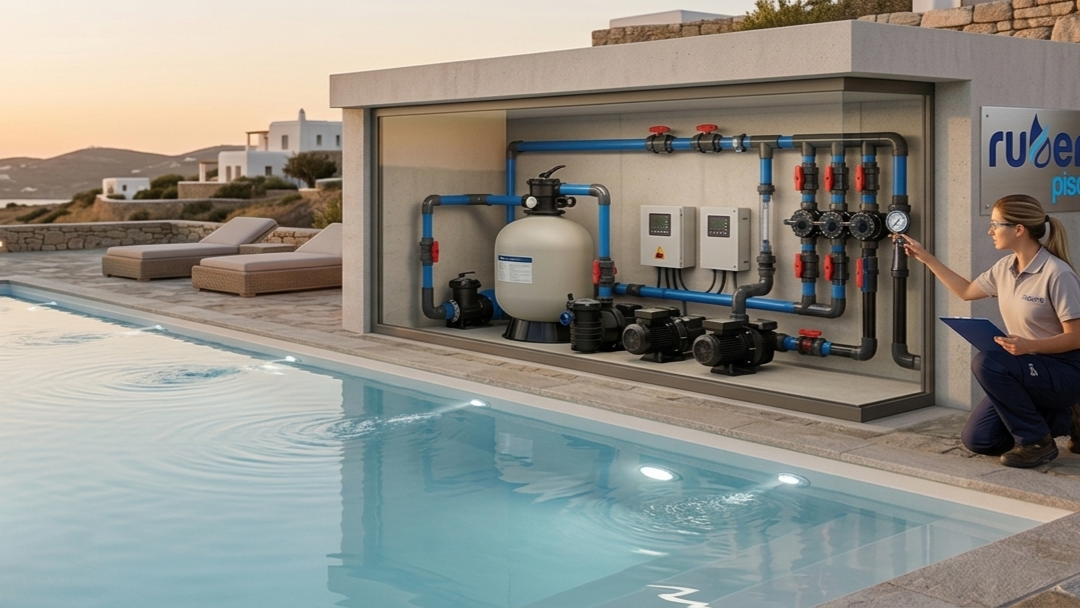

La estética suele ser el aspecto que más atención recibe durante el diseño de una piscina. Sin embargo, detrás de cualquier instalación eficiente existe un elemento mucho más importante: el sistema hidráulico.
Una piscina puede tener un revestimiento espectacular, una iluminación avanzada y acabados de alta gama, pero si el diseño hidráulico es deficiente aparecerán problemas de calidad del agua, zonas muertas, consumos energéticos elevados, averías prematuras y mayores costes de mantenimiento.
Por este motivo, el diseño hidráulico constituye una de las fases más importantes en la construcción de piscinas privadas, comunitarias, hoteleras y de uso público.
En este artículo analizamos los principales criterios técnicos para calcular correctamente caudales, dimensionar tuberías, seleccionar bombas y optimizar los tiempos de recirculación.
¿Qué es el diseño hidráulico de una piscina?
El diseño hidráulico es el proceso mediante el cual se dimensionan todos los elementos encargados de mover, filtrar y renovar el agua de la piscina.
Su objetivo es garantizar:
- Una circulación homogénea del agua.
- Una correcta distribución de productos químicos.
- La eliminación eficiente de partículas y contaminantes.
- La reducción del consumo energético.
- La protección de los equipos de filtración.
Cuando el diseño es correcto, el agua permanece limpia y equilibrada con menor esfuerzo operativo y menor gasto energético.
Elementos que forman el circuito hidráulico
Antes de realizar cualquier cálculo es necesario comprender cómo funciona el circuito hidráulico de una piscina.
Skimmers o rebosaderos
Los skimmers captan la capa superficial del agua donde se acumulan hojas, insectos, cremas solares y otros contaminantes flotantes.
En piscinas desbordantes, esta función la realiza el canal perimetral conectado al depósito de compensación.
Sumideros de fondo
Permiten la aspiración desde las zonas más profundas de la piscina.
Además de mejorar la circulación, facilitan las labores de vaciado y mantenimiento.
Boquillas de impulsión
Devuelven el agua filtrada al vaso de la piscina.
Su ubicación es fundamental para evitar zonas con escasa renovación de agua.
Colectores hidráulicos
Distribuyen los caudales entre las distintas líneas de aspiración e impulsión.
Un colector correctamente dimensionado mejora el equilibrio hidráulico de toda la instalación.
Bombas de recirculación
Son el corazón del sistema hidráulico.
Su función consiste en proporcionar la energía necesaria para mover el agua a través de filtros, tuberías y accesorios.
Sistema de filtración
Retiene las partículas sólidas presentes en el agua.
Dependiendo de la instalación puede utilizar:
- Filtros de arena.
- Filtros de vidrio.
- Filtros de cartucho.
- Sistemas de filtración avanzada.
Cómo calcular el caudal necesario en una piscina
Uno de los parámetros fundamentales es el caudal de circulación.
El caudal determina la cantidad de agua que debe pasar por el sistema de filtración durante un periodo determinado.
La fórmula básica es:
Q=VtQ=\frac{V}{t}Q=tV
Donde:
- Q = Caudal (m³/h)
- V = Volumen de la piscina (m³)
- t = Tiempo de recirculación (horas)
Ejemplo práctico
Supongamos una piscina de:
- Longitud: 10 m
- Anchura: 5 m
- Profundidad media: 1,5 m
Volumen:
10 × 5 × 1,5 = 75 m³
Si queremos renovar completamente el agua cada 6 horas:
75 ÷ 6 = 12,5 m³/h
Por tanto, el sistema deberá ser capaz de proporcionar un caudal mínimo de 12,5 m³/h.
Qué es el tiempo de recirculación
El tiempo de recirculación representa el periodo necesario para que todo el volumen de agua pase por el sistema de tratamiento.
Aunque depende de la normativa aplicable y del uso de la instalación, habitualmente se utilizan los siguientes valores:
| Tipo de piscina | Tiempo orientativo |
|---|---|
| Privada residencial | 6 – 8 horas |
| Comunitaria | 4 – 6 horas |
| Hotelera | 4 – 6 horas |
| Pública | 2 – 4 horas |
Un tiempo de recirculación excesivamente largo suele provocar:
- Menor eficacia de desinfección.
- Incremento de la turbidez.
- Aparición de algas.
- Mayor consumo de productos químicos.
Por el contrario, sobredimensionar la instalación puede generar consumos eléctricos innecesarios.
La clave está en encontrar el equilibrio adecuado.
Cómo dimensionar correctamente las tuberías
Uno de los errores más frecuentes consiste en seleccionar diámetros insuficientes.
Cuando las tuberías son demasiado pequeñas aumenta la velocidad del agua y aparecen mayores pérdidas de carga.
Esto obliga a las bombas a trabajar con más esfuerzo y aumenta el consumo energético.
Velocidades recomendadas
Como criterio general:
Aspiración
- Entre 1 y 1,5 m/s.
Impulsión
- Entre 1,5 y 2 m/s.
Colectores principales
- Inferiores a 2 m/s.
Mantener estas velocidades contribuye a minimizar pérdidas de carga y reducir el desgaste de la instalación.
Materiales habituales
En piscinas modernas suelen utilizarse:
- PVC presión PN10.
- PVC presión PN16.
- PVC-U para instalaciones enterradas.
La elección dependerá de la presión de trabajo y de las características específicas del proyecto.
Pérdidas de carga: el factor que más influye en el consumo eléctrico
Las pérdidas de carga representan la resistencia que encuentra el agua durante su circulación.
Cada elemento del sistema genera una pérdida determinada.
Entre los más importantes encontramos:
- Codos.
- Válvulas.
- Filtros.
- Reducciones de diámetro.
- Tramos largos de tubería.
- Intercambiadores de calor.
- Equipos de tratamiento.
Cuanto mayores sean las pérdidas de carga, mayor será la altura manométrica requerida por la bomba.
Y cuanto mayor sea la altura manométrica, mayor será el consumo eléctrico.
Por este motivo, una instalación bien diseñada puede reducir significativamente los costes energéticos durante toda la vida útil de la piscina.
Selección de bombas para piscinas
La elección de la bomba debe realizarse teniendo en cuenta:
- Caudal requerido.
- Altura manométrica total.
- Horas de funcionamiento.
- Tipo de instalación.
Bombas monovelocidad
Funcionan siempre a la misma potencia.
Aunque su coste inicial es menor, suelen ser menos eficientes.
Bombas de velocidad variable
Permiten adaptar el caudal a las necesidades reales de la instalación.
Entre sus ventajas destacan:
- Menor consumo eléctrico.
- Menor ruido.
- Mayor vida útil.
- Mejor control de la filtración.
En muchas instalaciones modernas se están convirtiendo en la opción preferente debido al importante ahorro energético que generan.
Distribución hidráulica y eliminación de zonas muertas
Una correcta distribución de las boquillas de impulsión es tan importante como el propio sistema de filtración.
Cuando existen zonas con poca circulación aparecen:
- Acumulación de suciedad.
- Desarrollo de algas.
- Descompensaciones químicas.
- Problemas de transparencia del agua.
Para evitarlo es necesario estudiar:
- La geometría del vaso.
- La ubicación de los skimmers.
- La orientación de las boquillas.
- Los obstáculos interiores.
- Las zonas de poca profundidad.
Cada piscina requiere un diseño específico que garantice una circulación homogénea.
Errores habituales en el diseño hidráulico de piscinas
Bombas sobredimensionadas
Una bomba más potente no siempre significa una piscina mejor.
En muchos casos supone un aumento innecesario del consumo energético.
Tuberías demasiado pequeñas
Incrementan las pérdidas de carga y reducen la eficiencia global.
Filtración insuficiente
Un filtro infradimensionado obliga a realizar más lavados y reduce la calidad del agua.
Mala ubicación de las boquillas
Puede generar zonas estancadas difíciles de tratar.
Ausencia de cálculos hidráulicos
Todavía existen instalaciones diseñadas únicamente por experiencia práctica, sin realizar cálculos específicos de caudal, velocidad o pérdidas de carga.
Esto suele traducirse en problemas a medio plazo.
Tendencias actuales en diseño hidráulico de piscinas
La evolución tecnológica está impulsando soluciones cada vez más eficientes.
Entre las principales tendencias destacan:
- Bombas de velocidad variable.
- Automatización de la filtración.
- Monitorización remota.
- Optimización energética mediante variadores de frecuencia.
- Sistemas de tratamiento con menor consumo de agua.
- Diseño mediante software de simulación hidráulica.
Estas tecnologías permiten mejorar el rendimiento de la instalación y reducir significativamente los costes operativos.
La importancia de un diseño hidráulico profesional
El sistema hidráulico es el verdadero motor de una piscina.
Un diseño adecuado permite mantener una excelente calidad del agua, reducir el consumo energético y prolongar la vida útil de todos los equipos.
Por ello, antes de construir una piscina o acometer una reforma importante, resulta fundamental realizar un estudio hidráulico que contemple caudales, tiempos de recirculación, pérdidas de carga y dimensionamiento de equipos.
En Ruberte Piscinas desarrollamos proyectos teniendo en cuenta no solo la estética y la funcionalidad, sino también los criterios de ingeniería hidráulica necesarios para garantizar instalaciones eficientes, fiables y preparadas para ofrecer el máximo rendimiento durante décadas.
